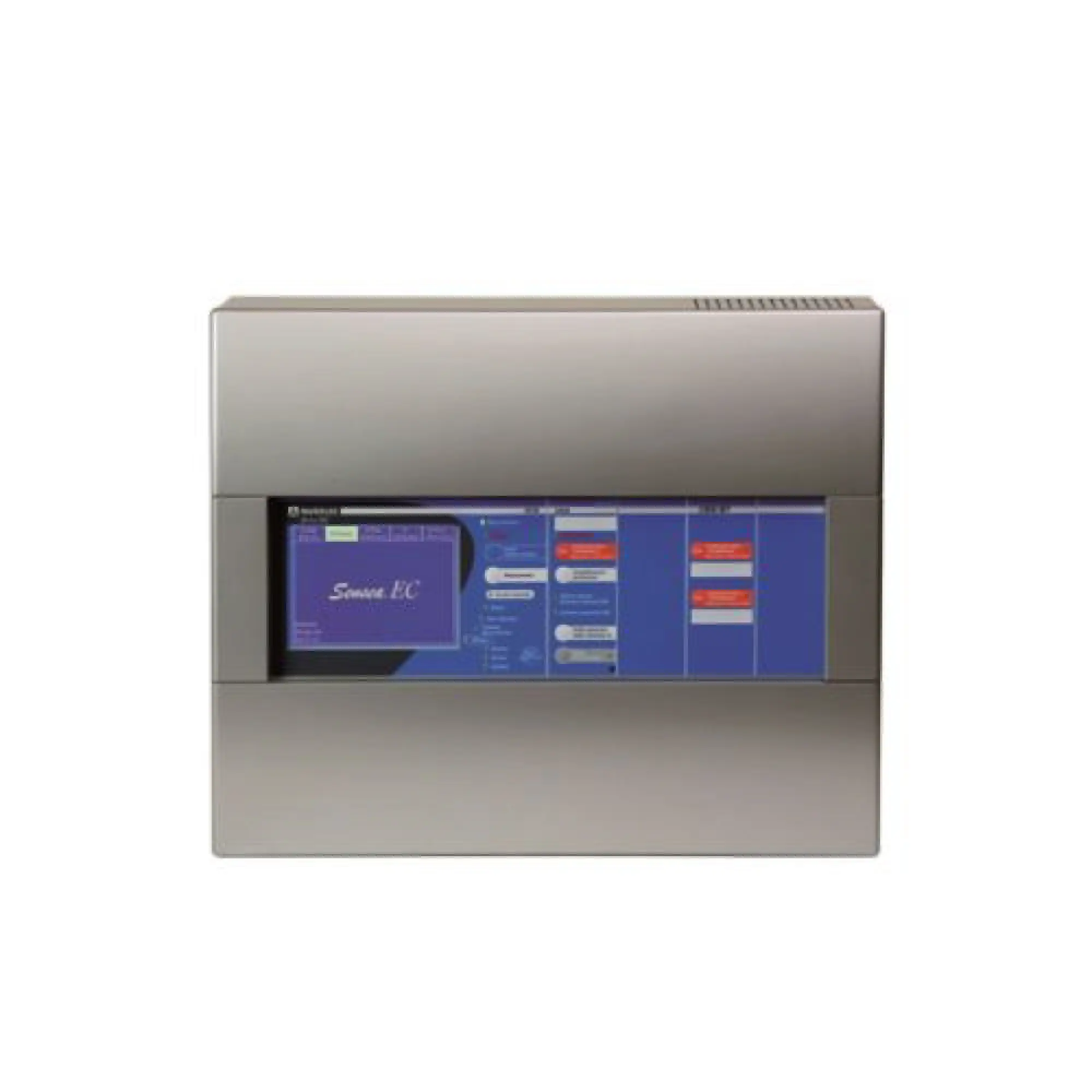

CMSI Type B adressable Sensea.CM B 2MT NUG31810

Le NUG31810 Eaton Nugelec est un Centralisateur de Mise en Sécurité Incendie de type B adressable, appartenant à la gamme Sensea.CM B.

Il a été conçu pour les bâtiments de petite et moyenne taille nécessitant un système de sécurité incendie de type B avec une détection manuelle adressable, une gestion de l’évacuation et des fonctions de mise en sécurité.

Le NUG31810 réunit dans un même équipement :

• Une détection manuelle adressable
• Une Unité de Gestion d’Alarme UGA 2
• Un CMSI à deux lignes de télécommande à manque de tension
• Un écran tactile
• Une alimentation intégrée
• Les équipements nécessaires à la gestion de l’évacuation et de la mise en sécurité

Sa configuration pré-équipée facilite l’étude, l’installation, la programmation et la maintenance du système de sécurité incendie.

Une solution pré-équipée et prête à installer

Le CMSI Sensea.CM B 2MT NUG31810 est livré avec les principaux éléments nécessaires à son fonctionnement.

Sa configuration comprend :

• La carte principale
• Un écran tactile
• Une carte borniers
• Une carte de détection A3000 NUG31530
• Une Unité de Gestion d’Alarme équipée d’une zone d’alarme
• Deux lignes de télécommande à manque de tension
• Un kit d’alimentation simple
• Une puissance de 30 W sous 24 V à partager entre l’UGA et le CMSI

Cette conception pré-équipée réduit le nombre d’éléments à assembler sur le chantier. La configuration définitive doit néanmoins être étudiée selon le nombre de déclencheurs manuels, les équipements d’évacuation, les dispositifs actionnés de sécurité et les besoins du bâtiment.

Détection manuelle adressable A3000

Le NUG31810 intègre une carte de détection A3000 NUG31530 permettant de raccorder des déclencheurs manuels adressables de la gamme A3000.

Deux configurations de raccordement sont possibles.

Configuration en lignes rebouclées

Le CMSI peut gérer :

• Deux lignes rebouclées
• Jusqu’à 128 points par ligne
• Jusqu’à 256 points au total

Une ligne rebouclée part du CMSI et revient vers celui-ci après avoir parcouru les différents points adressables.

Configuration en lignes ouvertes

Le CMSI peut également gérer :

• Quatre lignes ouvertes
• Jusqu’à 32 points par ligne
• Jusqu’à 128 points au total

Le choix entre les lignes rebouclées et les lignes ouvertes dépend de l’architecture du bâtiment, des exigences du projet et du schéma de câblage retenu.

Technologie adressable AD²

La technologie AD² permet d’attribuer à chaque point de détection une adresse physique et une adresse logique.

L’adresse physique identifie le matériel raccordé au système. L’adresse logique permet de représenter son emplacement ou sa fonction de manière compréhensible sur l’écran tactile de la centrale et dans le logiciel de programmation Dianne.

Cette double identification facilite notamment :

• La localisation d’un déclencheur manuel
• La recherche d’un événement
• La mise en service du système
• Les opérations de maintenance
• Les modifications de l’installation
• Les extensions futures du bâtiment
• Le remplacement ou la reconfiguration d’un point

Lorsqu’un déclencheur manuel est activé ou présente un défaut, l’identification affichée permet à l’exploitant ou au technicien de localiser plus rapidement l’équipement concerné.

Unité de Gestion d’Alarme UGA 2 intégrée

Le NUG31810 possède une Unité de Gestion d’Alarme de type UGA 2 intégrée.

La configuration pré-équipée comprend une zone d’alarme. L’architecture du système permet de gérer jusqu’à deux zones d’alarme maximum, selon la configuration et les équipements complémentaires retenus.

L’UGA assure la gestion des équipements destinés à diffuser l’alarme et à organiser l’évacuation, notamment les diffuseurs sonores et les diffuseurs lumineux compatibles.

Deux départs sont disponibles pour les diffuseurs d’évacuation sonores ou lumineux. La puissance intégrée disponible est de 30 W sous 24 V, à partager entre l’UGA et les fonctions du CMSI 2MT.

La consommation totale des équipements raccordés doit être calculée lors de l’étude. Une alimentation externe peut être nécessaire lorsque la puissance requise dépasse la capacité disponible.

Deux zones de mise en sécurité

Le CMSI NUG31810 peut gérer deux zones de mise en sécurité.

Une zone de mise en sécurité regroupe les équipements et les fonctions commandés afin de placer une partie du bâtiment dans une configuration de sécurité adaptée à l’événement détecté.

Selon l’étude du système et les équipements raccordés, ces fonctions peuvent concerner notamment :

• Le compartimentage
• Le désenfumage
• L’arrêt de certains équipements techniques
• La commande d’organes de sécurité
• La gestion d’autres dispositifs actionnés de sécurité

La nature exacte des fonctions commandées doit être définie par le concepteur du SSI en fonction du bâtiment et des exigences applicables au projet.

Deux lignes de télécommande à manque de tension

Le NUG31810 est équipé de deux lignes de télécommande à manque de tension, d’où l’appellation 2MT.

Dans un fonctionnement à manque de tension, l’ordre de mise en sécurité est obtenu par la suppression de la tension présente sur la ligne de télécommande.

Le CMSI offre :

• Deux lignes de télécommande
• Deux zones de mise en sécurité
• Une puissance totale de 12 W pour les deux lignes avec l’alimentation interne
• Jusqu’à 96 W par ligne avec une alimentation externe compatible

Le dimensionnement doit prendre en compte la tension de fonctionnement, la consommation des équipements, la longueur des câbles, les chutes de tension et les caractéristiques des dispositifs commandés.

Écran tactile pour une exploitation simplifiée

L’écran tactile intégré permet de consulter les informations du système et d’accéder aux commandes autorisées selon le niveau d’accès de l’utilisateur.

Il facilite notamment :

• La visualisation des alarmes
• L’identification des points adressables
• La consultation des défauts
• La localisation des équipements concernés
• L’exploitation des zones
• Les opérations de test
• La programmation et la maintenance
• La consultation de l’historique des événements

L’utilisation des adresses logiques permet d’afficher des informations adaptées à l’organisation réelle du bâtiment.

Autonomie de sécurité

Le NUG31810 fonctionne sous une alimentation secteur de 230 V, 50 ou 60 Hz, en classe I.

Son autonomie minimale annoncée est de :

• 12 heures en veille
• 5 minutes en état d’alarme

L’autonomie effective dépend de la configuration, des batteries, des équipements alimentés, de la consommation totale et des éventuelles alimentations externes utilisées.

Le calcul de l’autonomie doit être effectué pendant l’étude du système.

Tableaux de report compatibles

Le CMSI Sensea.CM B peut être associé à différents tableaux de report pour faciliter l’exploitation du système à distance :

• NUG31318 : tableau de report à LED Replica LED
• NUG31317 : tableau de report à afficheur Replica Screen
• NUG31316 : tableau de report d’exploitation Replica Touch

Le tableau de report doit être choisi selon les informations à afficher, les fonctions d’exploitation nécessaires et l’organisation du bâtiment.

Déclencheurs manuels compatibles

Le NUG31810 est conçu pour fonctionner avec les déclencheurs manuels adressables de la gamme A3000, notamment :

• NUG30349 : déclencheur manuel adressable en saillie, avec membrane déformable, voyant et protection IP21
• NUG30351 : déclencheur manuel adressable en saillie, avec membrane déformable, voyant et protection IP66
• NUG30081 : clapet de protection avec clips de plombage

La compatibilité exacte des équipements et leur quantité doivent être vérifiées selon la configuration des lignes de détection.

Diffuseurs d’évacuation compatibles

Selon l’étude du système et la puissance disponible, le NUG31810 peut être associé à différents équipements d’évacuation Eaton Nugelec, notamment :

• NUG30450 : sirène de classe B
• NUG30451 : diffuseur sonore à message enregistré
• NUG30492 : diffuseur lumineux Solista LX mural à LED rouge
• NUG30493 : diffuseur lumineux Solista LX plafond à LED rouge
• NUG30495 : diffuseur sonore et lumineux DSAB3000-LX R, IP65
• NUG30496 : diffuseur sonore et lumineux DSB3000-LX S à LED rouge

La puissance totale de chaque circuit doit être calculée avant le raccordement. Une alimentation externe peut être nécessaire selon le nombre et la consommation des diffuseurs.

Alimentation externe compatible

Pour les installations nécessitant davantage de puissance, le système peut être associé à une alimentation électrique de sécurité externe compatible, comme la référence :

• NUG34171 : alimentation SPSMC 24/48/56 V, 5 A, avec capacité batterie de 7 Ah

Le choix de l’alimentation dépend des tensions nécessaires, de la puissance totale, de l’autonomie recherchée et des équipements raccordés.

Applications du NUG31810

Le CMSI Sensea.CM B 2MT est adapté aux bâtiments de petite et moyenne taille nécessitant une détection manuelle adressable et la gestion de fonctions de mise en sécurité.

Il peut notamment être étudié pour :

• Les établissements scolaires
• Les immeubles de bureaux
• Les hôtels
• Les commerces
• Les bâtiments administratifs
• Les établissements recevant du public
• Les bâtiments tertiaires
• Les résidences collectives
• Les établissements de santé de taille adaptée
• Les petits et moyens sites industriels

La sélection finale du système doit être réalisée selon la catégorie du bâtiment, son organisation, les risques identifiés et les exigences réglementaires applicables au projet.

Caractéristiques techniques

Informations générales

• Marque : Eaton Nugelec
• Gamme : Sensea.CM B
• Référence : NUG31810
• Type : CMSI de type B adressable
• UGA intégrée : UGA 2
• Interface : écran tactile
• Technologie : adressable AD²
• Configuration CMSI : deux lignes à manque de tension

Caractéristiques mécaniques

• Fond du boîtier : métal
• Face avant : plastique
• Couleur : gris métallisé
• Dimensions : 482 × 400 × 219 mm
• Indice de protection : IP30
• Résistance mécanique : IK03

Alimentation électrique

• Alimentation principale : 230 V, 50/60 Hz
• Classe électrique : classe I
• Puissance interne : 30 W sous 24 V, partagée entre l’UGA et le CMSI
• Autonomie minimale : 12 heures en veille et 5 minutes en alarme

Détection manuelle

• Deux lignes rebouclées ou quatre lignes ouvertes
• Capacité en lignes rebouclées : 2 × 128 points
• Capacité totale en lignes rebouclées : 256 points
• Capacité en lignes ouvertes : 4 × 32 points
• Capacité totale en lignes ouvertes : 128 points
• Déclencheurs compatibles : gamme adressable A3000

Gestion de l’évacuation

• UGA 2 intégrée
• Une zone d’alarme incluse dans la configuration de base
• Jusqu’à deux zones d’alarme maximum selon la configuration
• Deux départs disponibles pour les diffuseurs
• Puissance de 30 W sous 24 V partagée avec le CMSI

Mise en sécurité

• Nombre de zones de mise en sécurité : 2
• Nombre de lignes de télécommande : 2
• Type de commande : manque de tension
• Puissance avec alimentation interne : 12 W pour les deux lignes
• Puissance avec alimentation externe : jusqu’à 96 W par ligne

Questions fréquentes

Que signifie CMSI ?

CMSI signifie Centralisateur de Mise en Sécurité Incendie. Il centralise les informations et les commandes nécessaires à la mise en sécurité du bâtiment.

Que signifie 2MT ?

L’appellation 2MT indique que le produit possède deux lignes de télécommande à manque de tension.

Le NUG31810 possède-t-il une UGA ?

Oui. Il intègre une UGA 2 destinée à gérer l’alarme et l’évacuation. La configuration de base comprend une zone d’alarme.

Combien de déclencheurs manuels peut-il gérer ?

Il peut gérer jusqu’à 256 points avec deux lignes rebouclées de 128 points. Avec quatre lignes ouvertes de 32 points, sa capacité totale est de 128 points.

Combien de zones de mise en sécurité peut-il gérer ?

Le NUG31810 gère deux zones de mise en sécurité au moyen de deux lignes de télécommande à manque de tension.

Peut-on raccorder directement 30 W de diffuseurs sonores ?

La puissance de 30 W sous 24 V est partagée entre l’UGA et le CMSI. La puissance réellement disponible pour les diffuseurs dépend donc de la configuration complète. Un bilan de puissance doit être effectué avant l’installation.

Une alimentation externe est-elle parfois nécessaire ?

Oui. Une alimentation externe compatible peut être nécessaire lorsque la puissance demandée par les diffuseurs ou les équipements de mise en sécurité dépasse la capacité de l’alimentation interne.

Le NUG31810 doit-il être programmé ?

Oui. Même s’il est pré-équipé, il doit être configuré en fonction des points adressables, des zones, des fonctions de mise en sécurité et de l’organisation du bâtiment.

Installation et mise en service

L’étude, l’installation, la programmation et la mise en service du NUG31810 doivent être effectuées par des professionnels qualifiés.

L’étude doit notamment déterminer :

• Le nombre de déclencheurs manuels
• Le choix entre lignes ouvertes et rebouclées
• Le nombre de zones d’alarme
• Les zones de mise en sécurité
• Les fonctions à commander
• La puissance des diffuseurs
• La puissance des lignes de télécommande
• Les alimentations externes nécessaires
• L’autonomie des batteries
• Les tableaux de report
• Les sections et longueurs de câbles
• Les équipements compatibles
