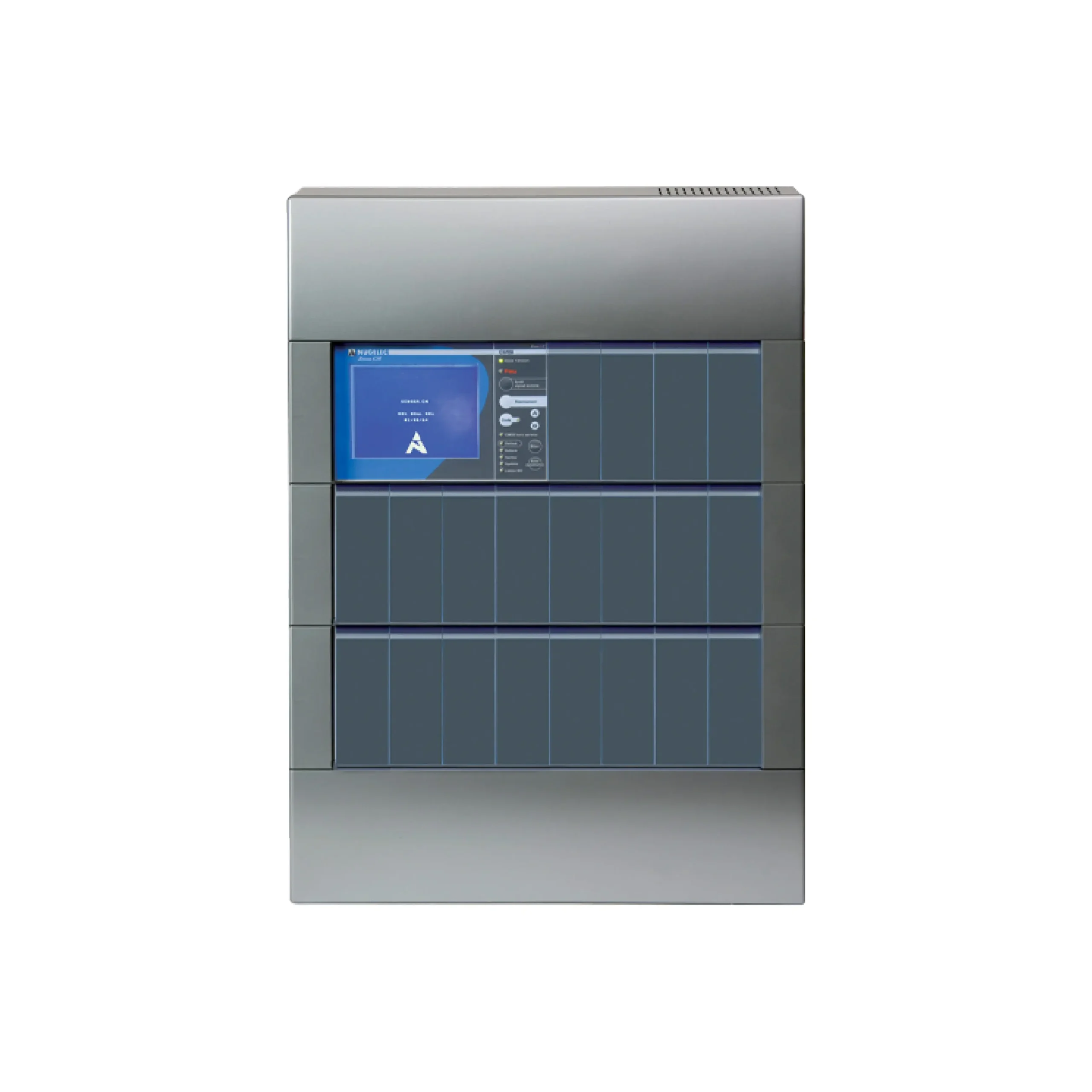

CMSI Nugelec NUG31623 Sensea.CM3

Le CMSI Nugelec NUG31623 au Maroc est un Centralisateur de Mise en Sécurité Incendie de type A adressable conçu par Nugelec, marque spécialisée en sécurité incendie du groupe Eaton. Appartenant à la gamme Sensea.CM, le modèle Sensea.CM3 permet de centraliser les commandes de compartimentage, de désenfumage, d’évacuation et d’arrêt technique d’un bâtiment.

Équipé d’un écran tactile, de six voies de transmission rebouclées et de vingt emplacements pour facettes, le NUG31623 peut gérer jusqu’à 80 commandes de mise en sécurité, selon les modules et les facettes installés.

Cette centrale de mise en sécurité Nugelec est destinée aux bâtiments commerciaux, administratifs et industriels ainsi qu’aux établissements recevant du public nécessitant plusieurs zones et fonctions de sécurité incendie.

Centralisateur de Mise en Sécurité Incendie Nugelec

Le CMSI Nugelec Sensea.CM3 reçoit les informations transmises par le système de détection incendie associé. Il exécute ensuite les commandes prévues par le scénario de mise en sécurité du bâtiment.

Selon la configuration du projet, le NUG31623 peut participer à la gestion des fonctions suivantes :

• Compartimentage des zones du bâtiment
• Commande des portes coupe-feu
• Commande des clapets coupe-feu
• Désenfumage mécanique ou naturel
• Commande des volets et ouvrants de désenfumage
• Gestion des dispositifs actionnés de sécurité
• Diffusion de l’alarme d’évacuation
• Arrêt de la ventilation ou de la climatisation
• Gestion des arrêts techniques
• Contrôle des positions d’attente et de sécurité
• Signalisation des défauts du système

La programmation du CMSI doit correspondre au scénario de mise en sécurité défini dans l’étude du système de sécurité incendie.

Configuration Sensea.CM3 à trois unités

La référence NUG31623 correspond à la configuration Sensea.CM3 à trois unités.

Le CMSI Nugelec comprend notamment :

• Une carte maître principale avec écran tactile
• Deux cartes esclaves
• Trois cartes d’extension
• Trois cartes borniers
• Six voies de transmission rebouclées
• Une alimentation intégrée de 150 W
• Vingt emplacements pour facettes
• Une capacité maximale de 80 commandes de mise en sécurité

Les cartes électroniques constituant le CMSI sont intégrées à cette configuration. Les facettes, matériels déportés et accessoires complémentaires doivent être sélectionnés en fonction des besoins de l’installation.

Jusqu’à 80 commandes de mise en sécurité

Le CMSI Nugelec NUG31623 dispose de vingt emplacements destinés à recevoir les facettes de commande et de signalisation.

Une facette US/UCMC peut proposer jusqu’à quatre commandes. Le Sensea.CM3 peut ainsi gérer jusqu’à 80 commandes de mise en sécurité, selon les facettes installées.

Ces commandes peuvent être réparties entre plusieurs fonctions :

• Zones de compartimentage
• Zones de désenfumage
• Zones d’alarme
• Commandes manuelles centralisées
• Arrêts techniques
• Commandes des dispositifs actionnés de sécurité
• Commandes d’évacuation
• Contrôles de position

Le nombre réel de commandes dépend de la configuration choisie. Une étude technique préalable permet de déterminer le nombre et le type de facettes nécessaires.

Six voies de transmission rebouclées

Le Sensea.CM3 NUG31623 intègre six voies de transmission rebouclées destinées au raccordement des matériels déportés Nugelec compatibles.

Chaque voie de transmission peut prendre en charge jusqu’à 64 matériels déportés compatibles, dans les limites indiquées par le fabricant.

L’architecture rebouclée contribue à maintenir la communication avec les équipements lorsqu’un défaut affecte une partie de la liaison. Le nombre de matériels, les distances, les sections de câble et la topologie de l’installation doivent être vérifiés pendant l’étude technique.

Gestion des matériels déportés Nugelec

Les matériels déportés se raccordent aux voies de transmission du CMSI et permettent de commander ou surveiller les équipements de sécurité installés dans le bâtiment.

Selon le modèle et la programmation, ils peuvent gérer :

• Des lignes de télécommande à émission de tension
• Des lignes de télécommande à manque de tension
• Des diffuseurs sonores ou lumineux
• Des dispositifs actionnés de sécurité
• Des contrôles de position d’attente
• Des contrôles de position de sécurité
• Des contacts secs
• Des arrêts techniques
• Des commandes de non-stop ascenseur

Le choix des matériels déportés dépend du nombre de zones, de la disposition des équipements et des fonctions à commander.

CMSI Nugelec avec écran tactile

Le NUG31623 est équipé d’un écran tactile facilitant la commande, la consultation et l’exploitation du système incendie.

L’interface permet notamment de consulter :

• Les événements de sécurité incendie
• Les défauts généraux
• Les états des zones
• Les commandes actives
• Les positions des dispositifs surveillés
• L’état des voies de transmission
• Les informations nécessaires à la maintenance

L’écran tactile aide les exploitants et les techniciens à identifier rapidement l’origine d’un événement et à vérifier l’état des fonctions de mise en sécurité.

Facettes configurables

Les facettes sont installées sur la face avant du CMSI Nugelec. Elles permettent d’organiser les commandes et les signalisations en fonction des zones et des équipements du bâtiment.

Le système peut notamment recevoir :

• Des facettes US/UCMC à quatre commandes
• Des facettes UGA pour la gestion des zones d’alarme
• Des commandes d’arrêt et de réarmement
• Des signalisations associées aux zones de mise en sécurité

Les facettes ne sont pas nécessairement incluses dans la configuration de base. Leur quantité, leur type et leur position doivent être définis selon le scénario de sécurité incendie.

Alimentation intégrée de 150 W

Le CMSI Nugelec NUG31623 possède une alimentation intégrée de 150 W.

Un bilan de puissance doit être réalisé avant l’installation en prenant en compte :

• Les cartes et facettes installées
• Les matériels déportés
• Les dispositifs actionnés de sécurité
• Les diffuseurs sonores et lumineux
• La consommation en veille
• La consommation en alarme
• L’autonomie nécessaire
• Les éventuelles alimentations externes

Une Alimentation Électrique de Sécurité supplémentaire peut être nécessaire selon la puissance et le nombre des dispositifs commandés.

Applications du CMSI Nugelec Sensea.CM3

Le NUG31623 est adapté aux installations de taille moyenne ou importante comportant plusieurs zones de mise en sécurité.

Il peut notamment être installé dans :

• Les immeubles de bureaux
• Les hôtels
• Les établissements scolaires
• Les établissements de santé
• Les administrations
• Les centres commerciaux
• Les sites industriels
• Les entrepôts
• Les plateformes logistiques
• Les parkings couverts
• Les complexes résidentiels
• Les établissements recevant du public

Le choix du CMSI doit être validé par une étude prenant en compte la catégorie du système de sécurité incendie, le nombre de zones et les scénarios de fonctionnement.

Avantages du NUG31623 Nugelec

Le CMSI Sensea.CM3 offre plusieurs avantages :

• CMSI de type A adressable
• Écran tactile facilitant l’exploitation
• Architecture modulaire
• Configuration à trois unités
• Six voies de transmission rebouclées
• Vingt emplacements pour facettes
• Jusqu’à 80 commandes de mise en sécurité
• Gestion des matériels déportés Nugelec
• Alimentation intégrée de 150 W
• Adaptation aux bâtiments comportant plusieurs zones
• Possibilité de personnaliser les commandes
• Intégration dans un système de sécurité incendie complet

Caractéristiques techniques du NUG31623

Identification

• Référence : NUG31623
• Marque : Nugelec by Eaton
• Gamme : Sensea.CM
• Modèle : Sensea.CM3
• Désignation : Centralisateur de Mise en Sécurité Incendie
• Type : CMSI de type A adressable
• Interface : Écran tactile
• Configuration : Boîtier simple à trois unités

Capacité et architecture

• Nombre d’unités : 3
• Carte principale : 1
• Cartes esclaves : 2
• Cartes d’extension : 3
• Cartes borniers : 3
• Voies de transmission : 6 voies rebouclées
• Emplacements pour facettes : 20
• Commandes de mise en sécurité : Jusqu’à 80
• Capacité par voie : Jusqu’à 64 matériels déportés compatibles

Alimentation

• Tension d’alimentation : 230 V
• Fréquence : 50/60 Hz
• Puissance de l’alimentation intégrée : 150 W
• Autonomie minimale annoncée : 12 heures de veille et 5 minutes d’alarme

Caractéristiques mécaniques

• Boîtier : Fond métallique et face avant plastique
• Coloris : Gris métallisé
• Dimensions : 482 × 668 × 232 mm
• Indice de protection : IP30
• Résistance mécanique : IK03
• Installation : Fixation murale ou configuration adaptée au montage en baie

Accessoires Nugelec compatibles

Le CMSI NUG31623 peut être complété par différents équipements de la gamme Nugelec Sensea.CM :

• NUG31634 : Facette US/UCMC à quatre commandes
• NUG31635 : Facette UGA pour une zone d’alarme
• NUG31641 : Matériel déporté MD1 avec une ligne de télécommande
• NUG31643 : Matériel déporté MD4 avec quatre lignes de télécommande
• NUG31644 : Matériel déporté MD4+ avec entrée AES externe
• NUG31645 : Matériel déporté MD8R avec huit relais
• NUG31646 : Matériel déporté MDOD4LT
• NUG31647 : Matériel déporté MDOD8LT
• NUG35170 : Cordon de programmation
• USBINT-FR : Convertisseur RS232/USB

Les accessoires nécessaires doivent être confirmés lors de la configuration du système.

Différence entre NUG31622 et NUG31623

Le CMSI Nugelec NUG31622 Sensea.CM2 comprend deux unités, quatre voies de transmission rebouclées, douze emplacements pour facettes et jusqu’à 48 commandes.

Le NUG31623 Sensea.CM3 propose une capacité supérieure avec trois unités, six voies de transmission rebouclées, vingt emplacements pour facettes et jusqu’à 80 commandes de mise en sécurité.

Le NUG31623 convient donc aux installations nécessitant davantage de zones, de fonctions et de matériels déportés.

Installation du CMSI Nugelec au Maroc

L’installation et la programmation du CMSI Nugelec doivent être réalisées par un professionnel qualifié en sécurité incendie.

La mise en œuvre nécessite notamment :

• Une étude préalable du système de sécurité incendie
• La définition des zones de mise en sécurité
• La création des scénarios de fonctionnement
• La sélection des facettes
• Le choix des matériels déportés
• Le dimensionnement des alimentations
• La vérification du câblage
• La programmation du CMSI
• Les essais fonctionnels
• La formation de l’exploitant
• La planification de la maintenance

Prix du CMSI Nugelec NUG31623 au Maroc

Le prix du NUG31623 dépend de la configuration demandée, du nombre de facettes, des matériels déportés, des alimentations et des accessoires nécessaires.
