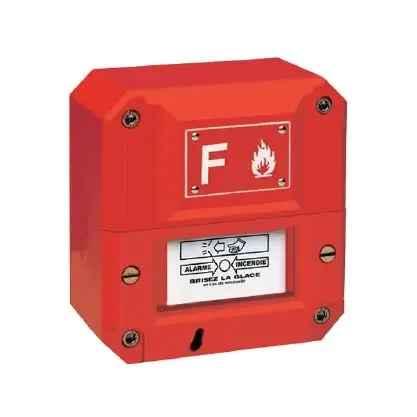

NUG30010 : déclencheur manuel ATEX Nugelec au Maroc

Le NUG30010 est un déclencheur manuel antidéflagrant de la marque Nugelec, appartenant au groupe Eaton. Il est destiné au déclenchement manuel d’une alarme incendie dans les installations où la présence éventuelle de gaz ou de vapeurs inflammables exige l’utilisation d’un matériel spécialement adapté.

Cette référence correspond à la version intermédiaire équipée d’une résistance de 910 Ω. Elle doit être sélectionnée en fonction du principe de fonctionnement de la ligne de déclencheurs manuels et des caractéristiques de l’équipement de contrôle et de signalisation auquel elle sera raccordée.

Le NUG30010 constitue une solution adaptée aux projets industriels nécessitant un déclencheur manuel robuste pour environnement ATEX gazeux. Avant toute commande ou installation, la classification précise de la zone, le groupe de gaz, la classe de température et les caractéristiques électriques de la ligne doivent être vérifiés par un professionnel qualifié.

Déclencheur manuel antidéflagrant pour environnement ATEX

Dans certains établissements industriels, des gaz ou des vapeurs inflammables peuvent former une atmosphère potentiellement explosive. Un matériel électrique standard ne doit pas être installé dans un tel environnement sans vérification préalable.

Le déclencheur manuel NUG30010 Nugelec est conçu pour répondre aux contraintes particulières de ces installations. Son enveloppe antidéflagrante vise à empêcher qu’un incident interne au matériel ne provoque l’inflammation de l’atmosphère extérieure, dans les limites de son marquage et de sa certification.

Il est notamment destiné aux environnements industriels dans lesquels une commande manuelle d’alarme incendie doit rester accessible au personnel tout en respectant les contraintes de la zone ATEX concernée.

Version intermédiaire avec résistance de 910 Ω

Le NUG30010 est une version dite intermédiaire. Il intègre une résistance de 910 ohms, utilisée pour permettre à l’équipement central de reconnaître l’actionnement du déclencheur manuel.

Cette caractéristique différencie clairement le NUG30010 du NUG30011, qui correspond à une version fin de ligne équipée d’un montage de résistances différent.

La bonne référence doit être déterminée à partir du schéma de câblage du constructeur et de la position du déclencheur sur la ligne. Le choix entre une version intermédiaire et une version fin de ligne ne doit pas être effectué uniquement à partir de l’apparence extérieure du produit.

Fonctionnement du NUG30010

En situation d’urgence, l’utilisateur actionne le déclencheur manuel afin de transmettre une information d’alarme au système de sécurité incendie.

L’équipement central reçoit alors la variation électrique produite sur la ligne par la résistance intégrée de 910 Ω. Selon la configuration de l’installation, cette information peut entraîner l’émission de l’alarme générale, la transmission d’un signal vers un tableau de report ou l’exécution d’actions programmées par le système de sécurité incendie.

Le fonctionnement exact dépend de l’équipement central, de la configuration de la ligne et du scénario de mise en sécurité défini pour le bâtiment.

Applications du déclencheur manuel NUG30010

Le déclencheur manuel antidéflagrant NUG30010 peut être envisagé dans différents environnements professionnels et industriels :

• Sites de production industrielle
• Usines utilisant des produits inflammables
• Installations pétrolières et gazières
• Dépôts de carburants
• Stations de traitement ou de pompage
• Locaux de stockage de produits chimiques
• Raffineries et installations énergétiques
• Zones techniques présentant un risque lié aux gaz
• Ateliers dans lesquels des vapeurs inflammables peuvent être présentes

Cette liste reste indicative. La compatibilité du produit doit toujours être contrôlée à partir de la classification ATEX réelle de l’emplacement.

Attention aux zones contenant des poussières combustibles

Le NUG30010 ne doit pas être installé dans une zone présentant un risque d’explosion causé par des poussières combustibles.

Un équipement adapté aux atmosphères gazeuses n’est pas automatiquement compatible avec les zones de poussières. Ces deux environnements sont soumis à des classifications et à des exigences techniques différentes.

Pour une minoterie, une cimenterie, un silo, une menuiserie industrielle ou toute installation susceptible de produire des poussières combustibles, il convient de sélectionner un appareil expressément certifié pour la zone poussières concernée.

Caractéristiques principales du NUG30010

• Marque : Nugelec
• Fabricant : Eaton
• Référence : NUG30010
• Désignation : déclencheur manuel antidéflagrant
• Type de montage électrique : intermédiaire
• Résistance intégrée : 910 Ω
• Couleur : rouge
• Application : déclenchement manuel d’une alarme incendie
• Environnement visé : atmosphère potentiellement explosive gazeuse
• Nombre de pôles indiqué : 4
• Installation en zone de poussières combustibles : non autorisée
• Usage : sécurité incendie industrielle

Les caractéristiques définitives, le marquage ATEX et les conditions d’utilisation doivent être contrôlés sur la documentation technique livrée avec le produit.

Différence entre NUG30010 et NUG30011

Le NUG30010 et le NUG30011 appartiennent à la même famille de déclencheurs manuels antidéflagrants, mais ils n’occupent pas la même fonction électrique sur la ligne.

Le NUG30010 est une version intermédiaire intégrant une résistance de 910 Ω. Le NUG30011 est une version fin de ligne comportant une résistance de 910 Ω ainsi qu’une résistance de 3,9 kΩ.

Il est donc important de ne pas remplacer directement une référence par l’autre sans vérifier le schéma de raccordement. Une référence incorrecte peut provoquer un défaut de surveillance, une mauvaise interprétation de l’alarme ou un dysfonctionnement de la ligne.

Installation du déclencheur manuel ATEX

L’installation du NUG30010 doit être réalisée par un professionnel possédant les compétences nécessaires en sécurité incendie et en installations ATEX.

Avant l’installation, il convient notamment de vérifier :

• La classification ATEX de l’emplacement
• La présence de gaz, de vapeurs ou de poussières
• Le groupe de gaz applicable
• La classe de température requise
• Les caractéristiques électriques de la ligne
• La compatibilité avec l’équipement central
• Le type de câblage et les accessoires de raccordement
• Le maintien de l’étanchéité après raccordement
• L’accessibilité du déclencheur en cas d’urgence

Les entrées de câbles, presse-étoupes et accessoires utilisés doivent également être compatibles avec les exigences ATEX de l’installation. Une enveloppe certifiée ne suffit pas si les accessoires ou les méthodes de raccordement ne respectent pas les mêmes contraintes.

Maintenance du NUG30010

Un déclencheur manuel de sécurité incendie doit faire l’objet de contrôles périodiques. Pour le NUG30010, les opérations de maintenance peuvent comprendre une inspection visuelle, la vérification de l’enveloppe, le contrôle des entrées de câbles et un essai fonctionnel avec l’équipement central.

Toute trace de choc, de corrosion, de déformation, d’infiltration ou de desserrage doit être examinée. L’ouverture et les interventions sur le produit doivent respecter les consignes de sécurité applicables aux équipements installés en atmosphère potentiellement explosive.

La périodicité des essais doit être définie selon la réglementation applicable, les recommandations du fabricant, les conditions du site et le programme de maintenance du système de sécurité incendie.

Acheter le NUG30010 au Maroc

Secuvision accompagne les entreprises, installateurs, bureaux d’études et responsables de sites industriels dans la sélection de leurs équipements de sécurité incendie au Maroc.

Pour obtenir le NUG30010 Nugelec au Maroc, communiquez à notre équipe les informations concernant la centrale utilisée, le type de ligne, la classification de la zone ATEX et la quantité souhaitée. Ces éléments permettent de vérifier la référence et d’éviter une confusion entre la version intermédiaire NUG30010 et la version fin de ligne NUG30011.

Contactez Secuvision pour connaître la disponibilité du produit, demander une documentation technique ou obtenir une proposition adaptée à votre projet.
