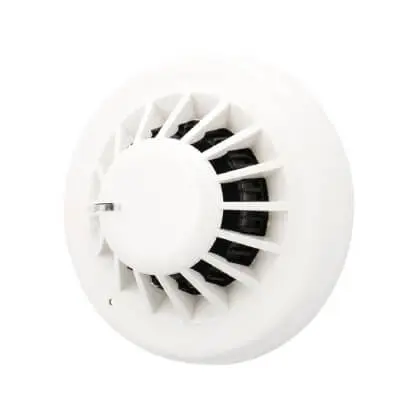

Détecteur incendie BiWire Nugelec Eaton 5 en 1

Le détecteur incendie BiWire Nugelec EFBW5IN1DET est un détecteur multifonction Eaton conçu pour les systèmes de détection et d’alarme incendie BiWire Ultra à deux fils.

Il rassemble cinq modes de détection de fumée et de chaleur dans un seul appareil. L’installateur peut sélectionner le mode correspondant aux conditions du local grâce aux commutateurs situés à l’arrière du détecteur.

Cette polyvalence permet d’utiliser une seule référence pour différentes applications, tout en simplifiant la gestion du matériel pendant l’installation et la maintenance.

Le détecteur EFBW5IN1DET doit être utilisé avec un système Eaton BiWire Ultra compatible. Il ne doit pas être présenté comme un détecteur conventionnel universel pouvant être raccordé directement à n’importe quelle centrale incendie.

Découvrez également notre gamme complète de solutions de détection incendie.

Les cinq modes du détecteur incendie BiWire Nugelec

Le détecteur incendie BiWire Nugelec propose cinq modes sélectionnables. Chaque mode répond à un type d’environnement et à un risque particulier.

Mode optique de fumée

Le mode optique est conçu pour détecter les particules de fumée visibles produites par les feux couvants ou les incendies à combustion lente.

Il peut notamment convenir aux bureaux, chambres, couloirs, salles de réunion, commerces et autres espaces intérieurs propres.

La surface indicative couverte peut atteindre 100 m², sous réserve de l’étude du système et des normes locales applicables.

Consultez également notre sélection de détecteurs de fumée.

Mode photo-thermique

Le mode photo-thermique combine la détection optique de fumée avec la surveillance de la température.

Cette combinaison permet de réagir à plusieurs signes d’incendie et d’améliorer l’interprétation des conditions ambiantes. Le mode photo-thermique possède une température d’alarme thermique indiquée de 60 °C.

La surface indicative couverte peut atteindre 100 m², sous réserve des conditions du site et des règles d’installation applicables.

Mode thermovélocimétrique

Le mode thermovélocimétrique détecte une augmentation rapide de la température. Il correspond à la classe thermique A1R, avec une température d’alarme indiquée de 60 °C.

Ce mode peut être utilisé dans certains locaux où la présence habituelle de poussière, de vapeur ou de fumée risque de perturber un détecteur optique.

La surface indicative couverte est de 50 m², sous réserve des normes locales et de l’étude de détection incendie.

Mode thermique fixe à 77 °C

Dans ce mode, le détecteur déclenche une alarme lorsque la température atteint le seuil fixe de 77 °C. Ce réglage correspond à la classe thermique BS.

Il peut être envisagé dans des locaux dont la température normale est supérieure à celle rencontrée dans les bureaux ou les espaces tertiaires classiques.

La surface indicative couverte est de 50 m².

Mode thermique fixe à 92 °C

Le mode thermique fixe à 92 °C correspond à la classe thermique CS. Il est destiné aux locaux pouvant présenter une température élevée pendant leur fonctionnement normal.

Le choix de ce mode doit être validé par un professionnel en fonction du risque identifié et des conditions réelles du site.

La surface indicative couverte est également de 50 m².

Technologie BiWire à deux fils

Le détecteur incendie BiWire Nugelec utilise la technologie Eaton BiWire Ultra. Cette architecture permet d’intégrer les détecteurs et certains dispositifs d’alarme compatibles sur le système à deux fils.

La technologie BiWire peut contribuer à simplifier le câblage et à réduire le nombre de circuits nécessaires par rapport à certaines installations conventionnelles traditionnelles.

La compatibilité avec la centrale, les diffuseurs sonores, les accessoires et la configuration de la ligne doit être vérifiée avant l’installation.

Le EFBW5IN1DET est conçu pour être utilisé avec le système incendie Eaton BiWire Ultra. Il ne doit pas être raccordé à une centrale incompatible sans validation technique.

Indicateur LED visible à 360°

Le détecteur utilise la technologie Light Pipe pour offrir un indicateur LED visible à 360°.

Cette conception permet d’identifier plus facilement l’état du détecteur depuis différents angles :

• LED rouge pour indiquer une condition d’alarme
• LED ambre pour signaler un défaut de chambre ou une limite de compensation de dérive

La visibilité de la LED facilite les essais, les inspections et les opérations de maintenance.

Installation sur le socle FXN520

Le détecteur incendie BiWire Nugelec se monte sur un socle standard Eaton FXN520. Le socle est fourni séparément et doit être prévu lors de la préparation de la commande.

Le détecteur est conçu pour une installation au plafond dans des espaces ouverts. Le câblage arrive dans le socle par l’arrière ou latéralement, selon les conditions d’installation.

Un mécanisme à clic permet de confirmer que le détecteur est correctement positionné sur sa base. Un système de verrouillage peut également être activé afin de limiter le retrait non autorisé de l’appareil.

Avant l’installation, il est nécessaire de vérifier :

• La compatibilité avec le système Eaton BiWire Ultra
• La référence et la quantité des socles FXN520
• La tension disponible sur la ligne
• La section et la longueur du câblage
• Le mode de détection à sélectionner
• La hauteur du plafond
• La surface à surveiller
• La température normale du local
• La présence éventuelle de vapeur, de poussière ou de fumée

L’installation et la mise en service doivent être réalisées par un professionnel qualifié.

Limitation des alarmes indésirables

La sélection du mode approprié permet d’adapter le détecteur incendie BiWire Nugelec aux conditions ambiantes.

Dans certains environnements, un détecteur optique peut être perturbé par la vapeur, la poussière, les fumées techniques ou les particules présentes pendant le fonctionnement normal.

Les différents modes thermiques peuvent alors constituer une solution mieux adaptée, selon le risque à surveiller. Le choix final doit toujours reposer sur une étude de sécurité incendie.

Conformité EN 54-5 et EN 54-7

Le EFBW5IN1DET est certifié pour être utilisé dans ses cinq modes et répond aux normes suivantes :

• EN 54-5 pour les détecteurs thermiques ponctuels
• EN 54-7 pour les détecteurs ponctuels de fumée

La conformité du détecteur ne suffit pas à garantir celle de l’installation complète. La centrale, le câblage, les socles et les dispositifs d’alarme doivent également être compatibles et correctement installés.

Pour davantage d’informations, consultez la fiche officielle Eaton du EFBW5IN1DET.

Applications du détecteur incendie BiWire Nugelec

Grâce à ses cinq modes, le détecteur EFBW5IN1DET peut être envisagé dans différents bâtiments :

• Bureaux et administrations
• Hôtels et établissements touristiques
• Établissements scolaires
• Établissements de santé
• Commerces et centres commerciaux
• Immeubles résidentiels
• Entrepôts
• Ateliers
• Locaux techniques
• Bâtiments industriels
• Établissements recevant du public

Le mode de fonctionnement et le nombre de détecteurs doivent être déterminés selon la configuration du bâtiment et les exigences applicables au projet.

Retrouvez également les autres équipements de la gamme sur notre page Eaton Nugelec au Maroc.

Maintenance du détecteur EFBW5IN1DET

Un entretien régulier du détecteur incendie BiWire Nugelec contribue au bon fonctionnement du système.

La maintenance peut comprendre :

• L’inspection visuelle du boîtier
• La vérification de la fixation sur le socle
• Le contrôle du câblage
• Le nettoyage selon les instructions du fabricant
• La vérification des LED
• Un essai correspondant au mode sélectionné
• Le contrôle de la transmission de l’alarme
• La vérification des signalisations de défaut
• La confirmation du réglage des commutateurs

Les essais doivent être réalisés avec un équipement approprié. Il ne faut jamais utiliser une flamme ou une source de chaleur excessive pour tester le détecteur.

Acheter un détecteur incendie BiWire Nugelec au Maroc

Secuvision accompagne les installateurs, bureaux d’études, intégrateurs et responsables de bâtiments dans la sélection de leurs équipements de sécurité incendie.

Pour commander le EFBW5IN1DET, communiquez à notre équipe la référence de votre centrale, la quantité de détecteurs, le nombre de socles FXN520 et les caractéristiques du bâtiment.

Secuvision vous accompagne dans le choix de votre détecteur incendie BiWire Nugelec et des accessoires compatibles avec votre installation.

Contactez Secuvision Maroc pour vérifier la disponibilité du EFBW5IN1DET, recevoir sa documentation technique ou demander un devis.
